Traversées haute tension pour transformateurs de distribution
Les traversées haute tension en porcelaine Ginte sont conçues pour être utilisées dans divers transformateurs de distribution, notamment les transformateurs à poteau et les transformateurs à plot. Toutes les traversées en porcelaine sont conformes à la norme IEC 60137-2008 et à la norme IEEE C57.12.00, ainsi qu'à la norme NEMA correspondante. La plage de tension des traversées est de 8,7 kV à 30 kV. Toutes les traversées sont rigoureusement testées pour des tests de type conformément à la norme IEC60137.
Les tests de type :
Essai de tension de tenue en courant alternatif, 50 Hz et 60 Hz/60 s (CEI 60137, clause 8.1)
Essai de tension d'impulsion d'allumage, onde complète et onde hachée (CEI 60137, clause 8.3)
Essai de stabilité thermique (CEI 60137, clause 8.5)
Essai d'élévation de température (CEI 60137, clause 8.7)
Vérification de la tenue au courant thermique de courte durée (CEI 60137, clause 8.8)
Essai de résistance à la charge en porte-à-faux (CEI 60137, clause 8.9)
Mesure de la quantité de décharge partielle
(Les clients intéressés par le rapport de test, veuillez contacter notre service commercial.)
4-trou de pelle 250A-630A
2-trou de pelle 75A-400A
Connecteur à boulon à œil 20A-50A
4-trou de pelle 250A-630A
2-trou de pelle 75A~400A
Connecteur à boulon à œil 20A~50A
4-bêche à corne 250A-630A
2-trou de pelle 75A-400A
Connecteur à boulon à œil 20A-50A
4-trou de pelle 250A-630A
2-trou de pelle 75A-400A
Connecteur à boulon à œil 20A-50A
4-trou de pelle 250A-630A
2-trou de pelle 75A~400A
4--trou de pelle 250A~630A
2-trou de pelle 75A~400A
15kV 250A-630A 4-trous de pelle
15kV 250A-630A 2-trous de pelle
Connecteur à œillet 15 kV 75 A-100A
18kV 250A-630A 4-trous de pelle
18kV 250A-630A 2-trous de pelle
Connecteur à œillet 18 kV 75 A-100A
25kV 250A-630A bêche à 4 trous
25 kV 250 A -630 A 2- bêche à trous
Combustible EPEBLT 25 kV 75 A
Traversées en porcelaine basse tension
Il existe de nombreux types de bagues BT en porcelaine conformes à la norme ANSI pour la sélection du client.
Certains types typiques de traversées basse tension sont répertoriés dans le tableau ci-dessous.
| Article | Numéro de pièce | Description | Recommander Actuel (A) |
Classe de tension (KV) | Filetage de goujon |
| 1 | Un B2101-001 | Connecteur à boulon à œil Φ16 Bague en porcelaine LV |
125 | 1.2 | 3/8"-16 |
| 2 | Un B2101-002 | Connecteur à boulon à œil Φ21 Bague en porcelaine LV |
200 | 1.2 | 1/2"-13 |

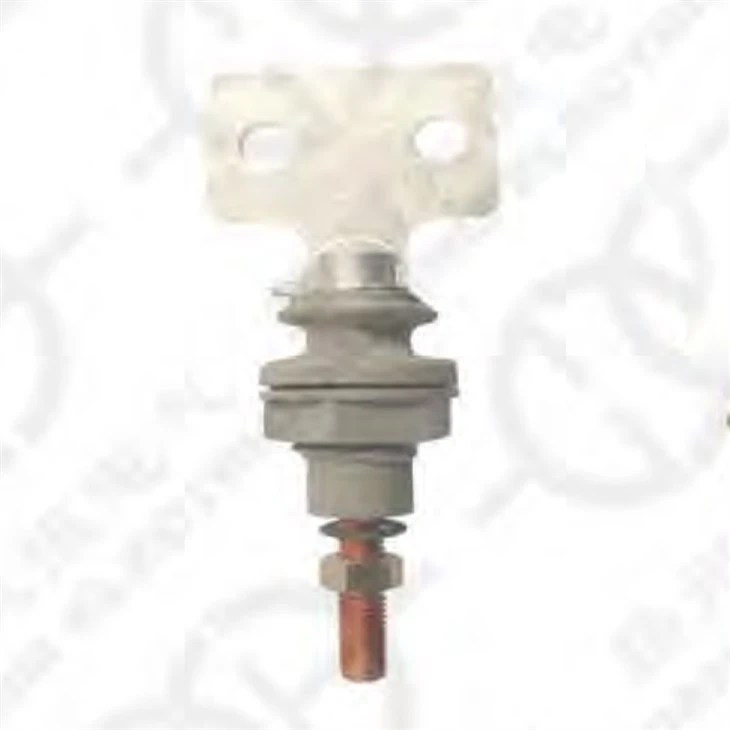

| 3 | Un B2102-001 | 2-trou de pelle Bague en porcelaine LV |
125 | 1.2 | 3/8"-16 |
| 4 | Un B2102-002 | 2-trou de pelle Bague en porcelaine LV |
200 | 1.2 | 1/2"-13 |
| 5 | Un B2103-001 | 4-trou de pelle Bague en porcelaine LV |
400 | 1.2 | 5/8"-11 |
| 6 | Un B2103-002 | 4-trou de pelle Bague en porcelaine LV |
630 | 1.2 | 3/4"-16 |
| 7 | Un B2103-003 | 4-trou de pelle Bague en porcelaine LV |
1000 | 1.2 | 1.0"-14 |
D'autres types de bagues en porcelaine basse tension sont disponibles sur demande du client.
Les bagues mentionnées ci-dessus ne sont que des types typiques que nous fournissons habituellement au marché. Nous sommes heureux d'accepter des bagues personnalisées et des accessoires de transformateur. Si vous avez une demande, veuillez nous contacter.
Traversées en polyester basse tension pour transformateur monté sur poteau
L'écrou de fixation est fabriqué à partir d'un type de nylon rempli de verre, il a une résistance élevée pour une sécurité de couple d'installation maximale.
Les numéros de pièce
| Article | Numéro de pièce | Courant nominal (A) | Classe de tension (KV) | Style de connecteur et taille du filetage | Taille du goujon |
| 1 | BP1-100-01 | 125 | 1.2 | Anneau à œil diam. 1/2" 1 3/8"-16 | 3/8"-16 |
| 2 | BP1-100-02 | 250 | 1.2 | Anneau à œil diam. 7/8"/ 1/2"-13 | 1/2"-13 |
| 3 | BP1 -200-01 | 125 | 1.2 | Pelle à 2 trous / 3/8"-16 | 3/8"-16 |
| 4 | BP1-200-02 | 250 | 1.2 | Pelle à 2 trous / 1/2"-13 | 1/2"-13 |
| 5 | BP1-200-03 | 125 | 1.2 | Pelle à 4 trous I 3/8"-16 | 3/8"-16 |
| 6 | BP1 -200-04 | 250 | 1.2 | Pelle à 4 trous I 1/2"-13 | 1/2"-13 |
