Description des produits

Les conducteurs, bornes et cosses du transformateur sont des éléments importants pour le transfert de courant. Les bagues, conducteurs, bornes et cosses fabriqués par Ginte ont d'excellentes performances.

CARACTÉRISTIQUES:

1. Conductivité électrique élevée
All conductors unless specified are made from new C11000, not recycled raw material. Its electrical conductivity is >100 % (20 degrés, SIGC).
Sauf indication contraire, toutes les pelles sont fabriquées en alliage de cuivre C37700 par forgeage. Sa conductivité électrique atteint 26 % (20 degrés, IACS), supérieure à celle de nombreux matériaux du marché fabriqués à partir de
des déchets de cuivre tels que le C84400 avec sa conductivité de 16 4 % (20 degrés, IACS).
Sauf indication contraire, l'alliage d'aluminium est 6101-T63, sa conductivité électrique est supérieure à 56 % (20C, IACS). Généralement, l'alliage d'aluminium est étamé à la demande du client.

2. Propriétés mécaniques élevées
Les bêches à bornes sont fabriquées par forgeage et non par fonderie. Les terminaux n’ont donc aucun bug interne. Il a de meilleures propriétés mécaniques que celles de fonderie.
Tout le filetage extérieur est réalisé par roulage mécanique pour obtenir des contraintes mécaniques plus élevées.

3. La surface des pelles peut être étamée ou plaquée argent à la demande du client

Cosses de borne

S152512C
Bêche à 2 trous, 2-Φ14,3
Filetage : 5/8"-11UNC-2B
Matériel : C37700
Traitement de surface : étamé

S152514C
Bêche à 4 trous, 4-Φ14,3
Filetage : 5/8"-11UNC-2B
Matériel : C37700
Traitement de surface : étamé

S194514B
Bêche à 4 trous, 4-Φ14,3
Sujet : 1.0"-14UN-2B
Matériel : C37700
Forgeage et usinage
Traitement de surface : étamé

S125017B
Pique 7 trous, 7-Φ14,3
Sujet : 1.0"-14UN-2B
Matériau : forgeage et usinage C37700
Traitement de surface : étamé

S125017B

S125017D
Pique 7 trous, 7-Φ14,3
Filetage : 3/4"-16UNF-2B
Matériau : forgeage et usinage C37700
Traitement de surface : étamé

S125017D

AS12506B
Bêche avec des boulons {{0}} Φ14,3 trous + 6-1/2". Filetage de tête : 1,0 "-14UN-2B
Matériau : forgeage et usinage C37700
Traitement de surface : étamé
Matériau des boulons ; Acier mental, zingage coloré. 1/2"-13, longueur 2.0"
Rondelle Belleville : Inox 304.
Rondelle plate : Acier zingué.

AS12506B

Le filetage de tête peut être conçu en 3/4 "-16UNF-2B, à la demande du client.

S352522C
Bêche à 4 trous, 4-Φ14,3
Filetage : 5/8"-11UNC-2B
Matériau : forgeage et usinage C37700
Traitement de surface : étamé

S353822B
Bêche à 4 trous, 4-Φ14,3
Sujet : 1.0"-14UN-2B
Matériau : forgeage et usinage C37700
Traitement de surface : étamé

S353822D
Bêche à 4 trous, 4-Φ14,3
Filetage : 3/4"-16UNF-2B
Matériau : forgeage et usinage C37700
Traitement de Surface : Étamé

S353822A
Bêche à 4 trous, 4-Φ14,3
Filetage : 1,25"-12UNC-2B
Matériau : forgeage et usinage C37700
Traitement de surface : étamé

S353822B2
Bêche à 4 trous, 4-Φ14,3
Sujet : 1.00"-12UNC-2B
Matériau : forgeage et usinage C37700
Traitement de surface : étamé

S405022A
Bêche à 4 trous, 4-Φ14,3
Filetage : 1,25"-12UNC-2B
Matériau : forgeage C37700
et usinage
Traitement de surface : étamé

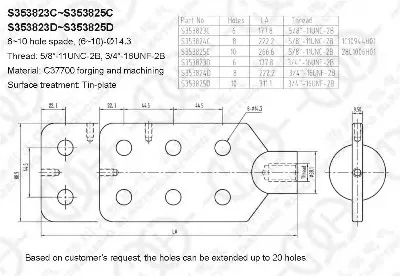

S353823C
Bêche 6 trous, 6-Φ14,3
Filetage : 5/8"-11UNC-2B
Matériau : forgeage C37700
et usinage
Traitement de surface : étamé

Sur la base de la demande du client, les trous peuvent être étendus jusqu'à 20 trous.

Sur la base de la demande du client, les trous peuvent être étendus jusqu'à 20 trous.

Sur la base de la demande du client, les trous peuvent être étendus jusqu'à 20 trous.

S302521 S143111
Bêche 1 ~ 2 trous, -Φ14,3
Sujet : voir tableau
Matériau : forgeage C37700
et usinage
Traitement de surface : étamé

Numéro de pièce.	Trous de bêche	ConducteurThread A	Courant de traversée
S143111E	1	3/8"-16	125 A
S143111D	1	1/2"-13	250 A
S302521D	2	3/8"-16	125 A
S302512D	2	1/2"-13	250 A

SA352522G01, SA352522G02
Assemblage bêche+goujon

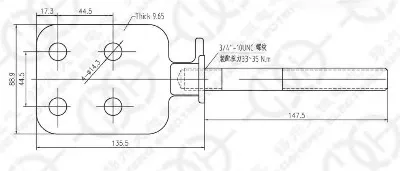

SA353822G01
Bêche+ 3/4"-10Ensemble de goujons UNC. Le goujon peut être de 3/4"-16UNF et M20*2,5 sur demande du client

SA353822G02
Bêche{{0}}.0"-14Ensemble de goujons UN.

Bornes à boulon à œil

Les bornes à œil sont fabriquées par moulage à la cire perdue. La matière première du boulon à œil est le C95500. Le brut
le matériau du corps du terminal est du C84400 ou du laiton aluminium HAI 67-2.5 (marque chinoise). Fixez l'écrou et
la rondelle élastique est en acier inoxydable #304.

Figure of Eyebolt terminal

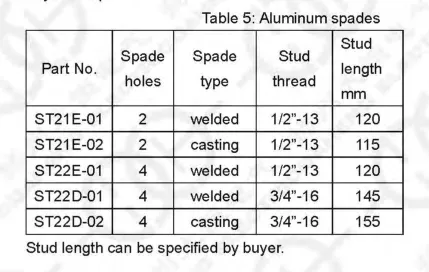

Ensembles de cosses en aluminium et de conducteurs en cuivre

La pelle est fabriquée en alliage d'aluminium 6061-T6 et
le plot conducteur est en cuivre T2 (C11000).
La cosse et le goujon conducteur peuvent être étamés sur
demande de l'acheteur.

Aluminum Spade And Copper Conductor Assemblies

Borne et connecteurs pour traversées haute tension

Terminal and connectors for high voltage bushings

Numéro de pièce.	Matériel	Finition de surface	Dessin
PAC20-001	Laiton	Étamé
PAC30-001	Laiton	Étamé
CL30-001	Cuivre T2(C11000)	Non plaqué
CL20-001	Cuivre T2(C11000)	Non plaqué

Assemblages de cosses et de conducteurs pour le marché chinois

Spade And Conductor Assemblies For Chinese Market

Spade and conductor assemblies for Chinese market

Connecteurs de mise à la terre - Connecteurs parallèles

Connecteurs parallèles :

Image	Taille du câble	Trous de fixation et taille des boulons	Matériau de couverture	Matériau inférieur	Finition
	ANSI #4~4/0 ISO 25~95 mm2	2- 1/2"-13	C95500	C37700	Étamé
	ANSI #8~1/0 ISO 8~50 mm2	1- 1/2"-13	C95500	C37700	Étamé
	ANSI #10~2/0	1- 1/2"-13	C95500	C95500	Étamé

Connecteurs de mise à la terre :

ARTICLE	Fil de mise à la terre	Description	Taille du câble	Matériel	Finition
	1/2"-13 UNC	Le diamètre du boulon à œil est de 0.438"/ 3/8"-16 bidirectionnel	ANSI #8~#2/0 ISO 8~50 mm2	C84400/C95500	Étamé
	1/2"-13 UNC	Le diamètre du boulon à œil est de 0.438"/ 3/8"-16 bidirectionnel	ANSI #8~#2/0 ISO 8~50 mm2	C84400/C95500	Étamé
	1/2"-13 UNC	0.438"/ 3/8"-16	ANSI #8~#2/0 ISO 8~50 mm2	C84400/C95500	Étamé
	1/2"-13 UNC		ANSI #3~#4/0 ISO 25~95 mm2	C95500	Non plaqué
	1/2"-13 UNC		ANSI #3~#2/0 ISO 25~50 mm2	C95500	Non plaqué
	1/2"-13 UNC		ANSI #6~#1/0 ISO 15~50 mm2	C95500	Non plaqué
